產品介紹

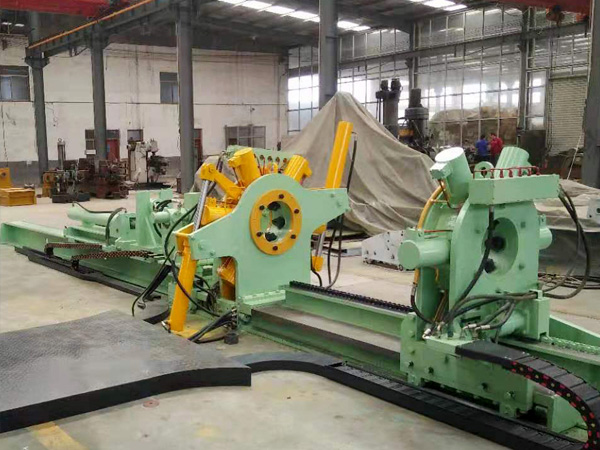

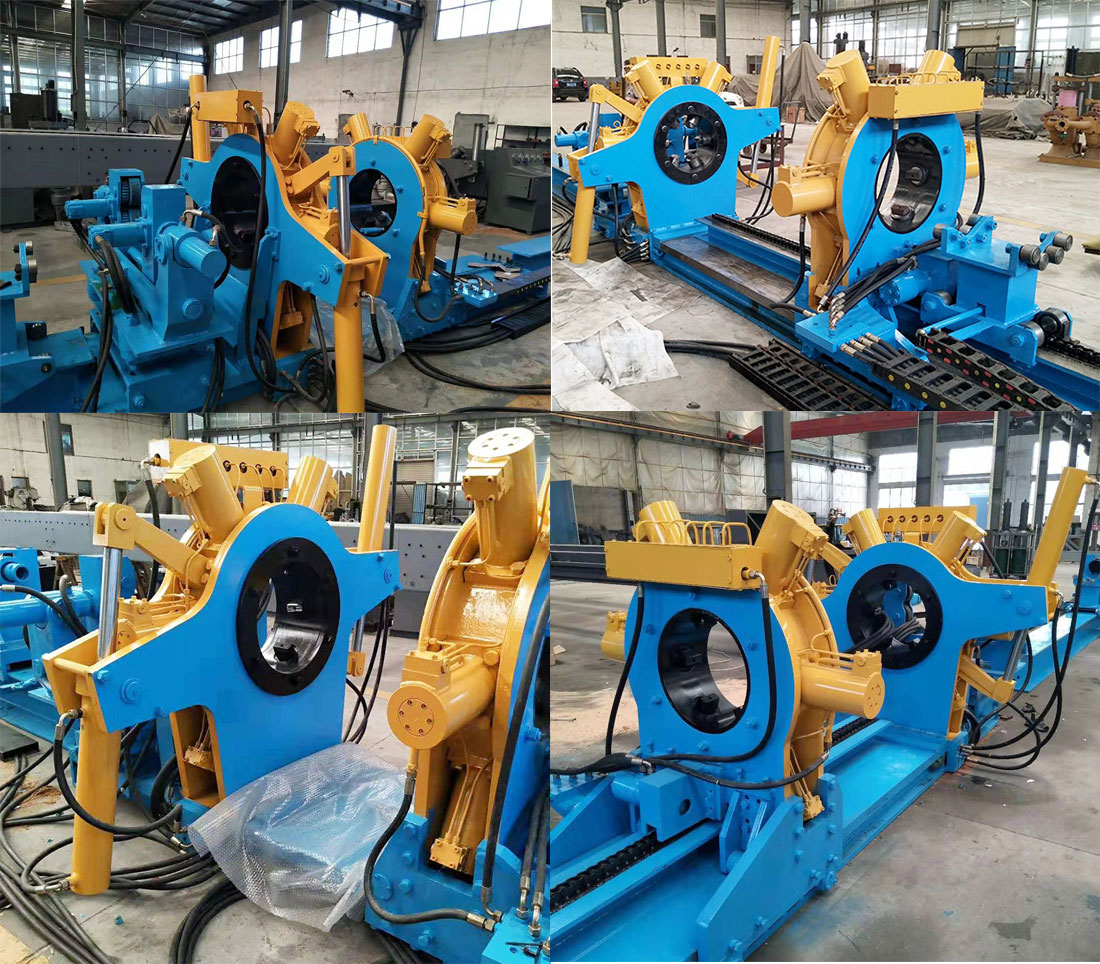

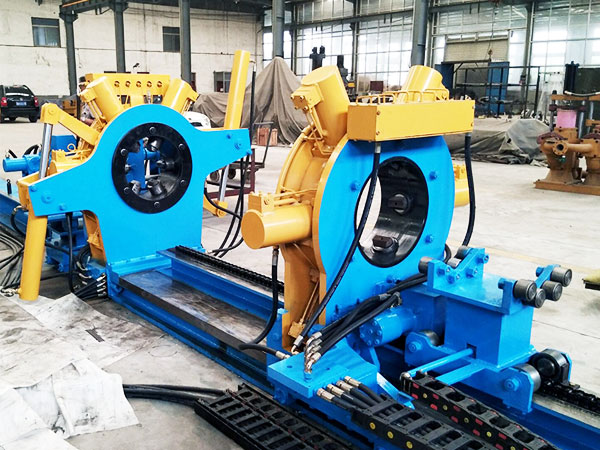

DZYH-Ⅲ型液壓拆裝架是我公司在吸收國內外同類設備技術基礎上，結合我國石油工業現狀和特點設計制造的，用于拆卸、組裝和維修各類石油、地質用螺桿鉆具、管柱和井下工具的專用設備。
設備特點：
（1）操作自動化程度高；
（2）上卸扣扭矩大，扭矩可連續自由調整；
（3）適用管體的直徑范圍廣；
（4）上卸扣時不打滑；
（5）不咬傷工件表面；
（6）快速旋扣、推拉；
（7）六爪徑向均布的液壓夾緊，動作同步，夾緊力分布均勻；
（8）設備實現了全液壓動作。
設備組成：
DZYH-Ⅲ型液壓拆裝架由液壓控制操作臺、固定鉗、沖扣裝置、快速旋扣裝置、輔助支撐裝置、設備底座、尾架液壓推拉裝置等八部分組成。
1、快速旋扣機構：完成兩連接件在上扣時的快速預緊和卸扣時的快速脫開

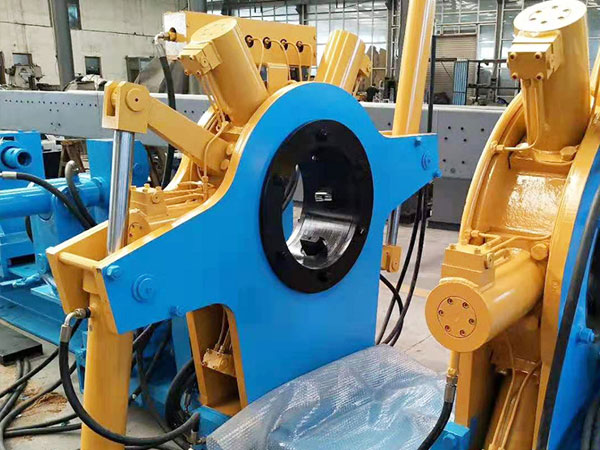

2、液壓夾鉗：分為固定鉗和活動鉗，實現對工件的夾緊。
3、液壓沖扣機構：以要求的上扣扭矩將扣緊固，提供足夠扭矩將已經緊固扣旋松，旋角大于30度/次
4、尾部推拉機構：進行工件的軸向的拉拔工作
5、液壓輔助支撐機構：3個可移動式支撐，分布在主設備兩端的輔助底座上，配合主設備完成對工件的拆裝等工作。
6、液壓控制操作臺：提供動力源、指示儀表和操作控制桿等。
7、設備底座：由中部主體底座和兩邊延伸輔助底座組成。
技術參數：
|
參 數 |
公 制 |
英 制 |
|
|
電動機功率 |
18.5 KW |
||
|
夾持工件直徑范圍 |
60~305 mm |
2-3/8″~12″ |
|
|
卸扣扭矩 |
210 KN.m |
155,000ft-lbs |
|
|
上扣扭矩 |
160 KN.m |
118,000ft-lbs |
|
|
快速旋扣扭矩 |
5 KN.m |
3688ft-lbs |
|
|
推力 |
246KN |
25tons |
|
|
拉力 |
196KN |
20tons |
|
|
尾架推拉行程 |
1.5 m |
4.92 ft |
|
|
重量 |
13t |
|
|
|
主機規格 |
18000×1760×1760 |
||
